denne opplæringen ble skrevet for en eldre versjon Av PTGui. HDR I PTGui 11 og senere er dekket i del 5 Av Videoopplæringsserien.

HVA ER HDR?

en viktig begrensning i fotografering er dynamisk rekkevidde: på en solrik dag er kontrasten mellom objekter i skyggen og solbelyste objekter ofte for høy til å bli tatt av et kamera i et enkelt fotografi.I lang eksponering vil skyggedetaljer være synlige, men lyse områder i bildet, som himmelen, vil bli overeksponert, ofte helt white.By forkorte eksponeringstiden, lyse områder vil bli utsatt riktig, men mørkere gjenstander vil slå heltsvart eller drukne i bildestøy. Denne begrensningen er tydelig spesielt i panoramafotografering, siden et panorama fanger en bredere scene og er mer sannsynlig å inneholde både høydepunkter og skygger.
High Dynamic Range (HDR) fotografering forsøker å overvinne denne begrensningen, ved å kombinere flere forskjellige eksponerte fotografier av samme scene (såkalte ‘bracketed’ eksponeringer) til et enkelt bilde. Et slikt kombinert bilde har et høyere dynamisk område, og ervanligvis lagret i en 32 bit per kanal bildefil (vanlige jpeg-filer har bare 8 biter).Siden kontrasten til en dataskjerm og papirblekk er begrenset, BLIR HDR-bilder tonekartlagt før visning. Tonetilordning gjør lokale lysstyrkejusteringer på bildet, for å redusere det dynamiske området slik at det blir egnet for visning eller utskrift. For mer informasjon OM HDR og tone kartlegging, se Wikipedia: HDRandTone kartlegging.
En annen tilnærming til å skape et visbart bilde av en scene med et høyt dynamisk område kalles Eksponeringsfusjon.Denne prosessen ligner PÅ HDR-bildebehandling, men det skaper direkte det tonekartlagte bildet fra de brakede eksponeringene, og hopper over trinnet med å generere det faktiske high dynamic range-bildet. Hvis man bare er interessert i det endelige tonekartlagte bildet, er exposure fusion det enklere alternativet til ekte HDR-bildebehandling.
PTGui Pro gir omfattende støtte FOR HDR-bildebehandling:

• Søm brakede eksponeringer i ET HDR-panorama
• Søm HDR-kildebilder i ET HDR-panorama
• Innebygd tonemapper, for å lage visbare bilder fra ET HDR-panorama
• eksponeringsfusjon av brakede eksponeringer rett inn i et tonekartlagt panorama
• Støtter Følgende hdr-filformater: 32 bit flyttall TIFF, 32 bit PSD OG PSB (kun for utdata), OpenEXR (.exr) Og Radiance (.hdr)

PTGui Pro kombinerer hele prosessen med å lage EN HDR eller tone kartlagt panorama i en enkelt enkel arbeidsflyt, som vi vil vise i følgende tutorial.Men først og fremst er det viktig å ta bildene på en riktig måte:

Fotografering AV HDR-panoramaer

Fotografering FOR HDR gjøres ved å ta flere bilder av samme emne, varierende eksponeringen. Dette kalles ‘bracketing’. De brakede bildene kombineres TIL HDR ved å ta bare de riktig eksponerte delene av hvert bilde.
i et kamera er det tre parametere som styrer mengden lys som fanges: eksponeringstid, blenderåpning (eller’ f-nummer’) og følsomhet (eller’iso-verdi’). Varierende blenderåpningen endrer ikke bare mengden lys fanget, men endrer også dybdeskarpheten. På samme måte endrer varierende følsomhet (iso) også mengden støy i bildene, og kameraets støyreduksjonsalgoritme kan oppføre seg annerledes. Derfor, ideelt sett den enesteparameter som bør varieres er eksponeringstiden.
når du syr HDR-panoramaer i PTGui Pro, er det et annet krav: for hver eksponeringstid skal hele panoramaet dekkes. Internt Grupperer PTGui Pro kildebildene ved eksponering og skaper et panorama for hver gruppe av identisk eksponerte bilder. Til slutt blir disse blandede panoramaene (kalt ‘blend planes’ I PTGui Pro)slått sammen i ET HDR-bilde. Hvis en viss eksponeringstid vil bli brukt for bare ett bilde, Ville PTGui Pro vurdere at enkelt bilde for å være en full blanding plan. Det ene bildet VIL BLI HDR fusjonert med et fullt panorama fra et annet blendplane, noe som resulterer i stygge gjenstander siden blandingsplanene ikke overlapper helt.
PTGui Pro vil også prøve å finne ut om kildebildene er brakede eksponeringer, ved å se etteren gjentatt sekvens i eksponeringsverdiene. Eksponeringstidene for sett med 3 brakede bilder kan se ut som1/100, 1/25, 1/400, 1/100, 1/25, 1/400, (etc).
så hvert bilde skal tas i samme sett med eksponeringer, og helst i samme rekkefølge.DE fleste SPEILREFLEKSKAMERAER har en automatisk bracketing-funksjon, noe som gjør dette enkelt. Når automatisk bracketing er aktivert, tas flere bilder i rekkefølge, med varierende eksponeringstider. Det er viktig å sette kameraet I Manuell (M) modus: i en hvilken som helst annen modus vil den automatiske eksponeringsfunksjonen justere eksponeringstidene mellom bilder,og den delen av scenen med solen i den vil bli tatt på et annet sett med eksponeringstider fra de mørkere delene av panoramaet. OG det fine MED HDR er at du ikke trenger å bekymre deg mye om riktig eksponering, siden bracketing sikrer at alt blir utsatt riktig uansett!
du må finne ut hvilken blenderåpning og hvilket eksponeringsområde som skal brukes I m-modus. Dette kan gjøres midlertidig ved å bytte Til av-modus; velg en blenderåpning og se på eksponeringstidene kameraet ditt velger når du peker på det og skyggene i scenen. Kopier samme blenderinnstilling Til m-modus, og velg en eksponeringstidetmellom de angitte verdiene for høylysene og skyggene.

Dessverre mangler mange digitale kompaktkameraer M-modus. Dette gjør det nesten umulig å skikkelig photographHDR panoramaer med et kompakt kamera; du vil sannsynligvis trenge ET SPEILREFLEKSKAMERA.
som med alle (ikke HDR) panorama, ikke glem å låse kameraets hvitbalanse!
et stativ anbefales, men ikke nødvendig. Hvis bildene ble tatt fra et stativ, Kan PTGui ‘lenke’ bildene, noe som gjør at bildene i hvert brakett sett skal overlaid nøyaktig. Hvis bildene ble tatt håndholdt, bør lenkefunksjonen deaktiveres, Og PTGui vil forsøke å justere bildene i hvert brakett sett også. Se nedenfor.

HDR-arbeidsflyt I PTGui Pro

Vi har følgende bilder:

last ned originale bilder (23 MB .zip-fil)
bildene er 4 sett med 3 forskjellige eksponeringer, tatt I Hida-Fjellene I Japan. Hvert sett ble tatt ved eksponeringstider 1/80, 1/320 og 1/20 seconds.In de mørkere eksponeringene, himmelen eksponeres riktig, mens de lysere bildene blir utsatt for forgrunnen.

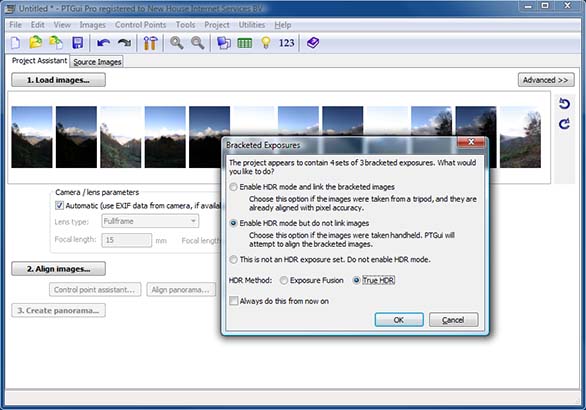

vi starter PTGui Pro, laster alle kildebilder og trykker På Juster Bilder. PTGui har oppdaget at bildene er bracketed eksponeringer (fordi eksponeringstidene følger et repeterende mønster: 1/80, 1/320, 1/20, 1/80, 1/320, 1/20 og så videre) og spør om vi vil koble de brakede bildene.Koblede kildebilder behandles som et enkelt bilde: bildene vil få samme yaw, pitchand roll og deres kontrollpunkter er kombinert. I dette tilfellet ble imidlertid bildene tatt håndholdteog kan ikke justeres nøyaktig. Derfor vil Vi At PTGui skal justere dem riktig, slik at vi velger ‘Aktiver HDR-modus, men ikke link bilder’.
Videre kan Vi velge mellom’ True HDR ‘eller’ Image Fusion ‘ arbeidsflyt. Den sanne HDRworkflow skaper først et panorama med høy dynamisk rekkevidde fra kildebildene våre. Deretter kartlegges DENNE HDR-panoramaen til et vanlig lavt dynamisk områdebilde som er egnet for visning eller utskrift. På Den annen side Skaper Image Fusion workflowdirectly det tonekartlagte panoramaet fra de brakede kildebildene, og hopper over det mellomliggende HDR-panoramaet.Vi vil vise begge arbeidsflyter, starter med ‘True HDR’:

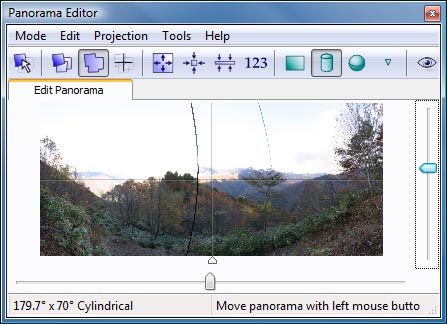

etter å ha analysert bildene og generert kontrollpunkter, viser panoramaredigereren de justerte bildene.Merk at panoramaredigereren viser de forvrengte kildebildene, som ennå ikke er slått sammen TIL HDR.Siden de brakede eksponeringene er stablet, er bare de øverste bildene synlige, i dette tilfellet de med lengst eksponeringstid. Ved å bytte panoramaredigereren til’ Rediger Individuelle Bilder ‘ – modus, kan de andre bildene inspiseres ved hjelp av de nummererte fanene.

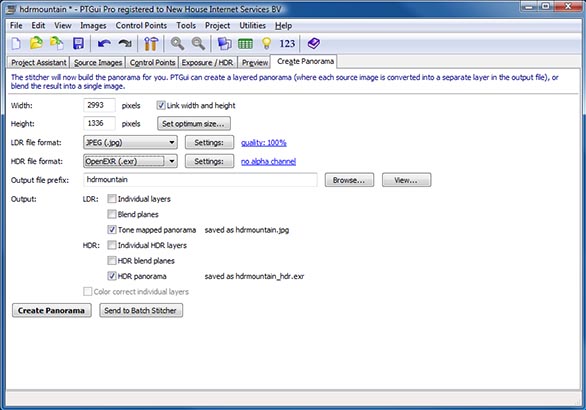

Gå til opprett Panorama-fanen, skriv inn et utdatafilnavn og velg exr-utdataformatet. Som utgangskomponenter velger du BÅDE ‘HDR panorama’ og ‘Tone kartlagt panorama’:

deretter går Du Til Kategorien Eksponering / HDR og trykker På Knappen Tonekartinnstillinger. PTGui vil lage en liten forhåndsvisning av finalHDR panorama. Tone kartlegging innstillinger kan justeres i dette vinduet:

Juster glidebryterne til resultatet ser tilfredsstillende ut og trykk OK for å lagre innstillingene i prosjektet.
Til Slutt går du tilbake Til Opprett Panorama-fanen og trykker På Opprett Panorama-knappen. Dette genererer to filer. En er en jpeg-fil som inneholder det tonetilordnede panoramaet:

Den andre filen er et høyt dynamisk område .exr panorama. Det kan ikke vises direkte siden det er en high dynamic range bilde, men det kan brukes for tone kartlegging i tredjeparts programvare eller bruke frittstående tone mapper tilgjengelig fra Verktøymenyen PTGui. Et annet program FOR ET HDR-panorama erbildebasert Belysning.

Exposure Fusion

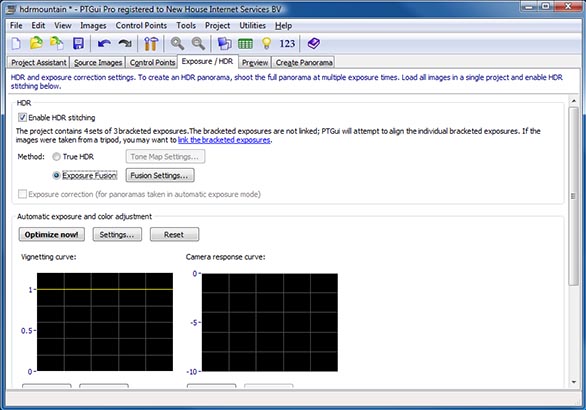

hvis alt vi trenger er et tone kartlagt panorama som passer for visning eller utskrift, og vi ikke er interessert i HDR-panoramaet,er exposure fusion workflow en enklere måte å oppnå dette på. Vi kan bytte Fra Ekte HDR Til Eksponeringsfusjon i Kategorien Eksponering / HDR:

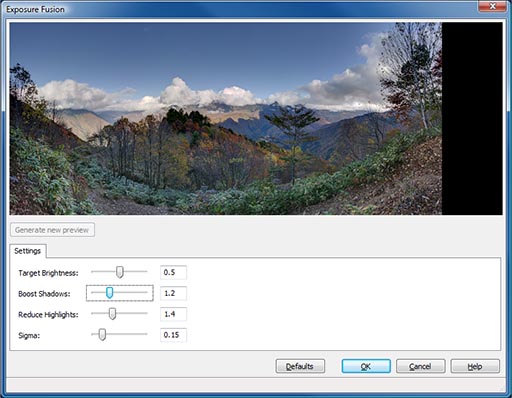

trykk Deretter På Fusion Settings-knappen. I likhet med forhåndsvisningen av tonekartlegging, åpner dette en liten forhåndsvisning aveksponering smeltet panorama, der fusjonsinnstillingene kan justeres:

igjen, gå Til Opprett Panorama-fanen for å opprette eksponeringsfusjonert panorama i full størrelse.

Videre lesing

FOR HDR-panoramaer kan flere utdatafiler genereres i et enkelt sømpass. Flere HDR-filformater støttes. Hvis du vil ha mer informasjon, kan du se hjelp på linjen For Opprett Panorama-fanen, lansert ved å velge Hjelp I Menylinjen PTGui.
Tone kartlegging er en komplisert prosess, styrt av flere parametere. Hvis du vil vite mer om thePTGui tone mapper og dens innstillinger, trykker Du På Hjelp-knappen I Forhåndsvisningsvinduet Tone Mapping.
